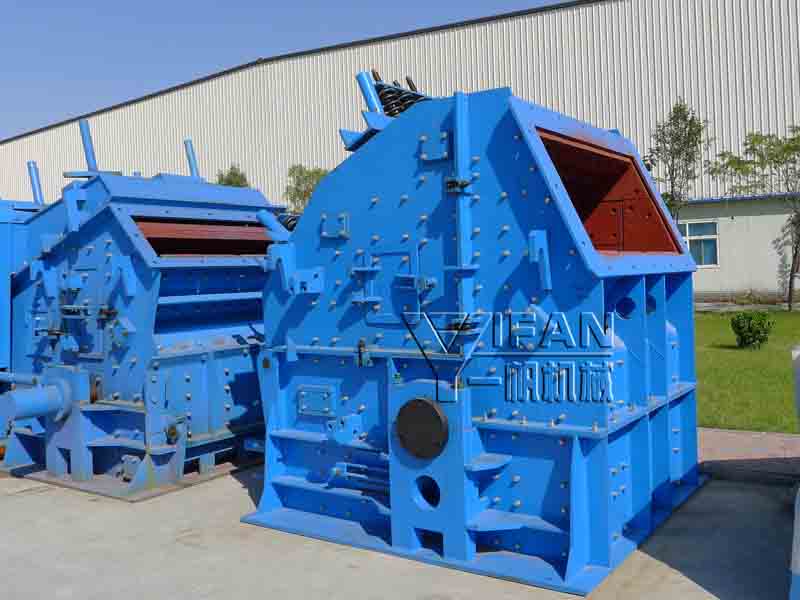

CHP/CHS反击式破碎机

时间:2013年07月09   点击:   [ 返回 ] - [ 打印 ] - [ 收藏 ]
反击破

产品介绍:
      CHP/CHS系列反击式破碎机是在吸收国外先进技术,并结合国内实际情况进行优化设计,整体结构简单实用且不失合理,更加人性化,同时腔型更大、更优,在同等条件下,提高了生产效率。

      CHP/CHS系列反击式破碎机广泛用于破碎各种软、中硬矿石,能够在初级破碎和二级破碎中进行粗碎、中碎、细碎。主要用于矿山、建筑、化工、水泥、冶金等行业。

CHP/CHS系列反击破具体特点如下:

1、优质的板材和耐磨件,减少了磨损,提高了各种工况下生产效率;先进的加工技术和工艺,是设备性能卓越的基础。

2、产品通用性强,两腔破碎设备在不更换其他零部件的基础上,增加研磨架,即可变为三腔破碎设备,减少用户二次投资。

3、重型转子,进行有限元受力分析,优化设计,结构更加合理,转动惯量更大,获得更大的破碎比,破碎能力、耐磨性更强。

4、转子焊接加工后,装配前需做静、动平衡试验, 使转子运转更加平稳,使用时间更长。

5、主轴采用优质锻件进行精加工,同时全轴无键设计,采用了国际先进的胀套涨紧连接方式,使设备运转更可靠,后期维护更加简便。

6、独特的板锤锁紧装置,紧固力矩更大、更安全,板锤更换更加简单、方便、快捷。

7、衬板标准化设计,互换性强,减少用户备件种类和库存,且更换更加容易。

8、简单实用的锁紧装置,将反击破壳体一与壳体二紧紧的锁在一起。此种装置操作简单,方便,节约锁紧时间。

9、独特的液压装置设计,既能方便用户轻松打开机架,更换零部件,又能对反击架排料口调节。

10、反击架及研磨架调整结构简单,易操作,不易损坏,同时维修方便,成本低廉。

CHS系列反击破结构图:


反击破结构图



CHS(A)系列反击破主要技术参数:


型号 Model   最大进料变长 Max Feed edge(mm) 生产能力 Capacity 电机功率 Motor Power(kw) 重量(不含电机)Weight(Excluding Motor)(t)
带研磨腔with grinding cavity 不带研磨腔without grinding cavity
CHS4528(A) 250 40-70 37-55 11.8 10.98
CHS4539(A) 300 70-100 55-75 14.4 13.47
CHS4939(A) 350 100-180 110-132 14.696 13.596
CHS4955(A) 350 150-290 132-200 17.43 16.12
CHS5159Ⅱ(A) 400 180-350 200-250 21.05 22.04
CHS5559(A) 450 250-450 250-315 27.046 25.438
CHS5979(A) 500 280-550 400-440 36.7 34.6
CHS6379(A) 600 300-600 440-560 56.4 43.5
CHS7179(A) 700 500-850 630 84.1 78.9
CHS7998 1000 700-1100 1250 115.6 109.5

CHP(A)系列反击式破碎机

型号 Model   最大进料变长 Max Feed edge(mm) 生产能力 Capacity 电机功率 Motor Power(kw) 重量(不含电机)Weight(Excluding Motor)(t)
带研磨腔with grinding cavity 不带研磨腔without grinding cavity
CHP4939(A) 500 90-160 110-132 14.696 13.596
CHP4955(A) 500 100-260 132-200 17.43 16.12
CHP5159Ⅱ(A) 600 180-300 200-250 21.2 22.12
CHP5559(A) 650 220-450 250-315 27.046 25.438
CHP5979(A) 700 250-550 400-440 36.45 34.3
CHP6379(A) 800 300-600 440-560 55.5 42.3
CHP7179(A) 1000 500-850 630 84.1 78.9
CHP7998(A) 1200 800-1200 1250 111.5 101.2
